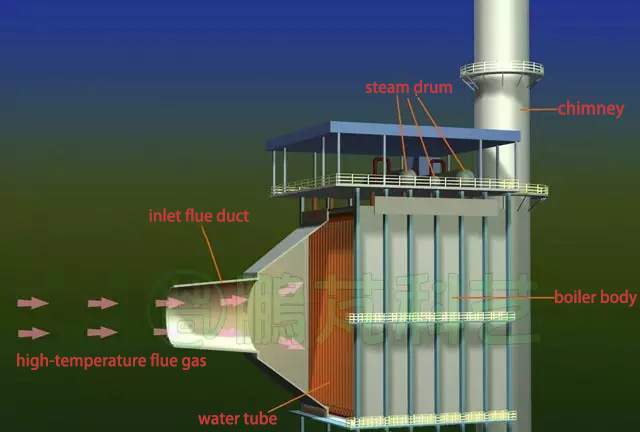

Aisghabháil Teasa Gineadóir Gaile (HRSG go gairid) Aisghabhann teas ó ghás dramhaíola tuirbín gáis le gaile. Tá teocht 600C ag an ngás as tuirbín gáis. Téann na gáis ardteochta seo isteach i gcoire teasa dramhaíola chun uisce a théamh isteach i gaile chun tuirbín gaile a thiomáint chun leictreachas a ghiniúint. Is féidir le hacmhainn giniúna agus éifeachtúlacht theirmeach an aonaid rothaíochta comhcheangailte méadú faoi 50%a mhéadú. Is é an coire gaile seo, a ghineann gaile leis an teas dramhaíola ó thuirbín gáis, gineadóir gaile aisghabhála teasa. Is éard atá i ngineadóir gaile aisghabhála teasa ná duct múcháin ionraoin, corp coire, druma gaile agus simléar.

Struchtúr Gineadóir Gaile Téarnaimh Teasa

Glacann an comhlacht coire teasa dramhaíola struchtúr modúlach chun iompar agus suiteáil a éascú. Tá an modúl comhdhéanta de bhraislí feadán, ar cóimeáil feadán serpentine é. Tá an ceanntásc uachtarach agus íochtarach ag an dá cheann de mhodúl, agus déantar uisce sa mhodúl a théamh le gás ardteochta. D'fhonn teas a aistriú níos fearr, tá na heití táthaithe ar dhromchla seachtrach an phíobáin chun an limistéar aistrithe teasa a mhéadú. Is iad an chuid is mó de na modúil ná galaithe, eacnamaíocht agus superheater.

 Próiseas Gaile agus Uisce Gineadóir Téarnaimh Teas

Tá coire teasa timthriall ath-théite trí bhrú coitianta i ngléasra cumhachta tuirbín gáis ar scála mór. Cuimsíonn an córas uisce gaile trí chuid: brú íseal, brú meánach agus cuid ardbhrú. Féadann sé gal ísealbhrú, brú-bhrú agus brú ardbhrú a ghiniúint ag an am céanna.

Is éard atá sa chuid ísealbhrú ná eacnamaíocht ísealbhrú, druma gaile ísealbhrú, galaithe brú íseal agus superheater brú íseal. Déantar uisce fuar ó chaidéal comhdhlúthaithe a réamhthéamh le heacnamaíocht ísealbhrú agus ansin ionchur i ndruma brú íseal. Déantar an t-uisce a théamh i ngaile sáithithe sa ghalaithe brú íseal agus ardaíonn sé go druma brú íseal. Is aschur é gaile sáithithe ó dhruma gaile brú íseal agus téitear é le superheater brú íseal chun gaile ardbhrúite a ghiniúint.

Is éard atá sa chuid mheánbhrú ná eacnamaíocht mheánbhrú, druma meánbhrú, galaitheoir meánbhrú, superheater meánbhrú agus reheater. Déantar an t-uisce ó dhruma brú íseal a instealladh i ngeilleagar meánach-bhrú chun tuilleadh teasa a fháil. Déantar é a théamh isteach i gaile sáithithe sa ghalaithe meánbhrú agus ardaíonn sé go druma meánbhrú. Déantar aschur gaile sáithithe ó dhruma gaile meánbhrú a théamh le superheater meánbhrú, agus le hathróra chun gaile ath-théite meánbhrú a ghiniúint.

Is éard atá sa chuid ardbhrú ná eacnamaíocht ardbhrú, druma gaile ardbhrú, galaithe ardbhrú agus superheater ardbhrú. Déantar an t-uisce ó dhruma gaile ísealbhrú a instealladh i ngeilleagar ardbhrú le haghaidh teasa. Déantar é a théamh isteach i gaile sáithithe i ngabhálaí ardbhrú agus ardaíonn sé go druma gaile ardbhrú. Déantar aschur gaile sáithithe ó dhruma gaile ardbhrú a théamh le superheater ardbhrú chun gaile ardbhrúite a ghiniúint.
