I. Основные типы конструкций из пульверированного парового паровая

В настоящий момент,Оспиренный угольный котелВ основном есть четыре конструкции: котел WNS горизонтального внутреннего сгорания, котел с односторонним водяным трубкой DHS и котел с двойной барабанной трубкой с двойной барабанной трубкой.

WNS Горизонтальный котел внутреннего сгорания: диапазон емкости составляет 4 ~ 20t/H (паровая котел), 2,8 ~ 14 МВт (котел с горячей водой). Из -за ограничения размера печи, общего размера транспорта и толщины стенки оболочки, емкости и параметра WNSраспущенный угольный котелнизкий.

SZS с двойной барабанной продольной водной трубкой: диапазон емкости составляет 10 ~ 50t/H. Тем не менее, SZS Пульверированный котел из угольного парового паровая имеет проблему осаждения пепла в нижней части печи и зоны теплопередачи конвекции.

DHS-поперечный котел для водяной трубки DHS: вертикальная структура подходит для большой емкости. DHS Overh Hard Hurer полагается на наземную опору, структура компактная, а горелка установлена ​​в верхней части печи. Между тем, вертикальная верхняя структура позволяет избежать осаждения пепла и кокения в печи, обеспечивая стабильность и непрерывность работы.

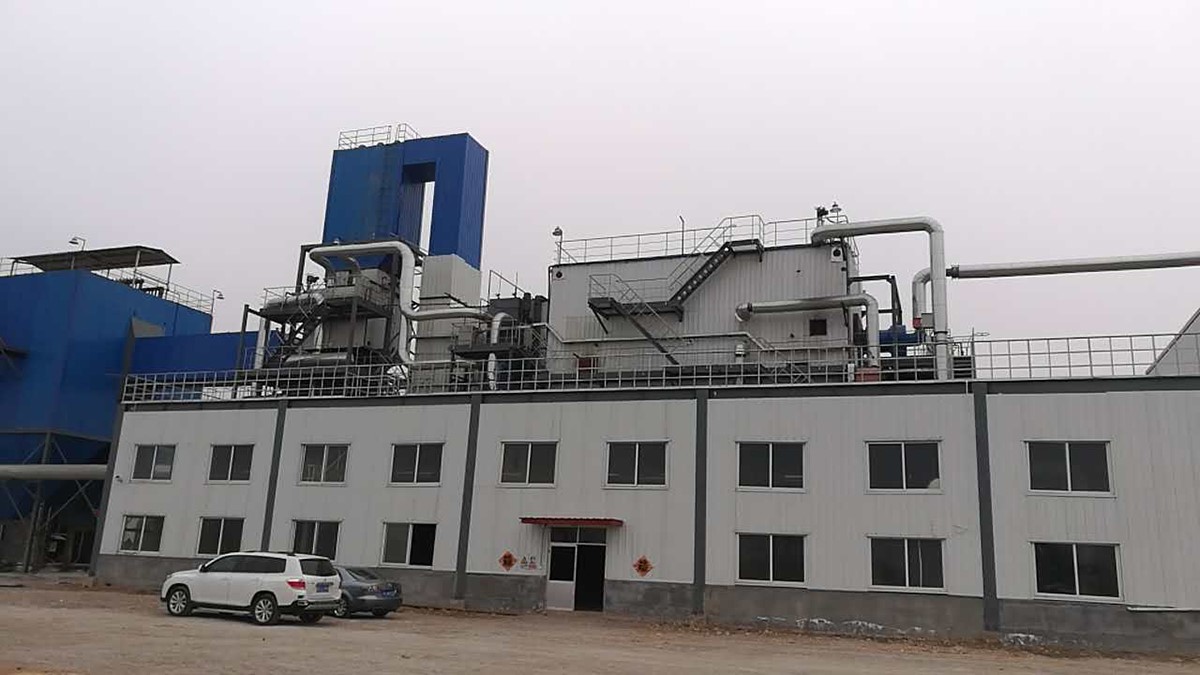

II Дизайн SZS35-1.25-AAIII Pulverized Coal Steam Cower

1. Параметр проектирования парового котла из расщепленного угля

Оценка емкости: 35t/h

Оцененное давление пара: 1,25 МПа

Номинальная температура питательной воды: 104 ℃

Номинальная температура пара: 193 ℃

Температура дымохода газа: 136 ℃

Эффективность дизайна: 90%

Дизайн топлива: AIII мягкий уголь

LHV топлива: 25080 кДж/кг

Расход топлива: 3460 кг/ч

Оспиренная угольная горелка расположена в передней стенке печи. Оспиренный уголь вводится в печь через горелку и сгорел в печи. Высокое температурное пламя переносится на терпение радиационного нагрева, затем дымовой газ попадает в область конвекции через дымовой проток в хвосте, протекает через пучок конвекционной трубки и экономайзер и, наконец, исчерпана в атмосферу через дымоход. Котел состоит из модуля зоны нагрева печи, печи, соединяющего дымовой проток, модуль зоны нагрева конвекции, экономайзер, соединяющий дымовые каналы и экономайзер.

2. Введение основных частей

2.1 Печь лучистого нагрева

Печь лучистого нагрева находится в левой и правой мембранной стенке (трубка F60 × 5), расположенная между верхним и нижним заголовком (FP377 × 20). Верхний и нижний заголовок (PP219 × 10) на передних и задних стенках соединены верхними и нижними заголовками печи, образуя полностью запечатанную конструкцию печи, достигая микротигативного сжигания давления.

Труба SNCR (FP38X 3) помещается в середину верхней части печи. Споты для сажи (FP32 × 4) находится в нижней части стенки передней воды. Споты для сажи (F159 × 6 и F57 × 5) находится в нижней части печи. Пепельный падение порта находится в задней части печи.

2.2 Зона конвекционного отопления

Система водяного охлаждения конвекции состоит из верхнего барабана F1200 × 25, нижнего барабана F800 × 20 и пачка конвекционной трубки F51. Внутренний верхний и нижний барабан принимает приборную пластину, чтобы гарантировать, что скорость потока в трубе составляет не менее 0,3 м/с, а циркуляция воды надежна. Компания конвекционной трубки расположена между верхним и нижним барабаном, левой и правой стороной конвекционной трубки является полностью запечатанной мембранной стенкой (трубка F51 × 4), образуя проход дымового газа; Пробирки с нагреванием конвекции приварены к барабану.

Акустическая сажа расположена в центре передней стенки конвекционной зоны нагрева, а на дне конвекционной зоны расположена труба, выдуваемая сажа (F32 × 3).

2.3 Экономийзер

Экономиц тепловой трубы расположен на выходе котла, внедряя чугунную трубу HT150 и локоть и значительно улучшая срок службы. Экономайзер имеет порт очистки золы внизу и отверстие для измерения температуры на входе и розетке.
